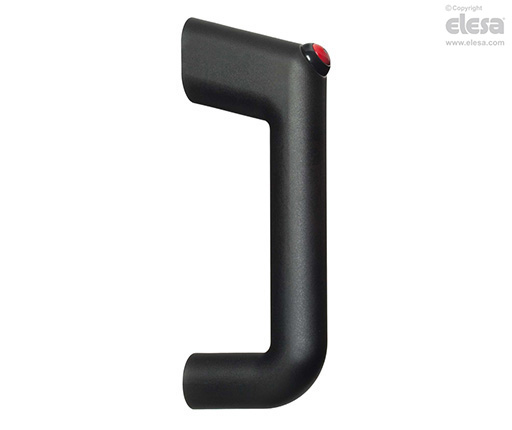

RH-FG11 Poignées avec fonctions électriques

Technopolymère

Fiche technique

Sélectionner l'article

Details techniques

Faire défiler horizontalement

Spécifications principales
Informations générales
Caractéristiques électriques
Accessoires

Spécifications principales

Matière

Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur grise-noire, finition mate.

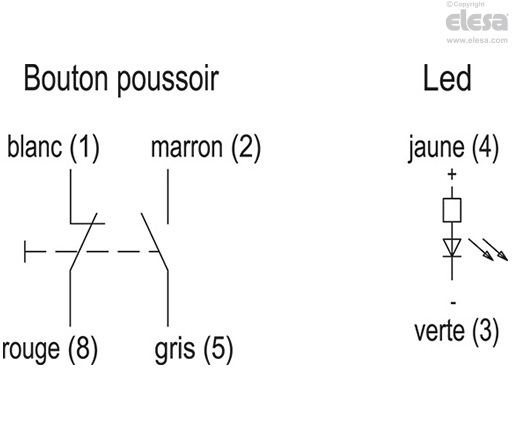

Interrupteur avec bouton poussoir

Le dispositif est composé d’un contact normalement ouvert (NO) et d’un contact normalement fermé (NC).

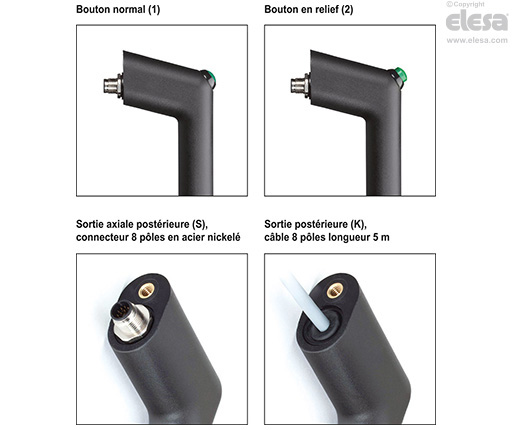

Bouton normal (1) ou bouton saillant (2).

Exécutions standards

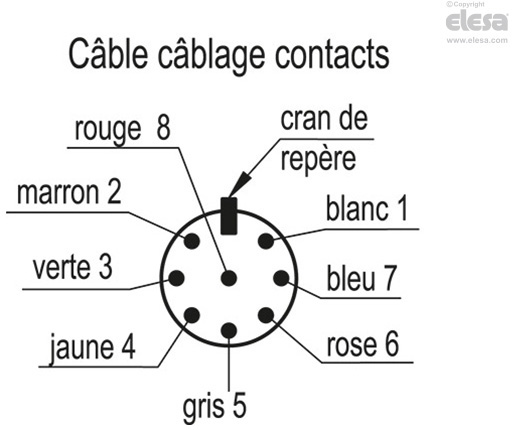

Sortie axiale postérieure (S), connecteur 8 pôles en acier nickelé:

RHFG11-3SG: bouton poussoir avec led de couleur verte intégré (G).

RHFG11-3SR: bouton poussoir avec led de couleur rouge intégré (R).

RHFG11-4SG: bouton poussoir saillant avec led de couleur verte intégré (G).

RHFG11-4SR: bouton poussoir saillant avec led de couleur rouge intégré (R).

Sortie postérieure (K), câble 8 pôles longueur 5 m:

RHFG11-3KG: bouton poussoir avec led de couleur verte intégré (G).

RHFG11-3KR: bouton poussoir avec led de couleur rouge intégré (R).

RHFG11-4KG: bouton poussoir saillant avec led de couleur verte intégré (G).

RHFG11-4KR: bouton poussoir saillant avec led de couleur rouge intégré (R).

RH-FG11 - Poignées avec fonctions électriques

Informations générales

Caractéristiques et applications

Les poignées avec interrupteur RHFG11 sont typiquement assemblées sur les portillons de machines ou les protections. En appuyant sur le bouton poussoir l’opérateur demande, à travers une logique externe (PLC), à accéder à l’intérieur d'une zone protégée, mise en évidence par une led rouge allumée ou par une led verte éteinte. L'accès aux zones protégées est possible losque la led rouge est éteinte ou la led verte est allumée.
