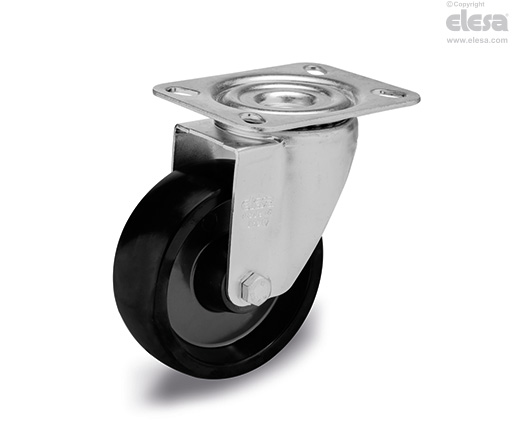

RE.F7-SBL-N-HT

Ruote monolitiche con supporto in acciaio

Supporto a piastra girevole, senza freno, acciaio

Corpo ruota

Ruote monolitiche in Duroplasto a base fenolica (PF), resistenti a temperature fino a 300°C.

Tipo di scorrimento

Mozzo con tubetto in acciaio e boccole in PTFE.

Supporto a piastra girevole

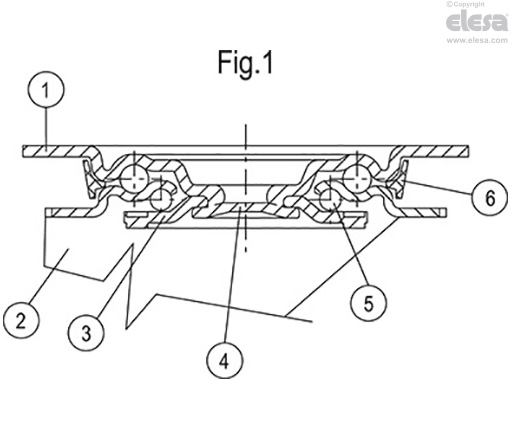

Lamiera di acciaio zincato, il supporto è studiato per resistere a carichi fino a 2000N. La presenza dei due giri di sfere e il contatto diretto tra piastra e anello tenuta sfere con perno integrato garantiscono un'ottima manovrabilità. Non richiede manutenzione. E’ costituito da (vedi Fig.1):

1. piastra di supporto: lamiera di acciaio zincato elettroliticamente;
2. forcella: lamiera di acciaio zincato elettroliticamente;
3. anello tenuta sfere: lamiera di acciaio zincato elettroliticamente;
4. perno centrale: integrale con la piastra ribadito a freddo;
5. organi di rotazione: doppia corona di sfere lubrificata a grasso per alte temperature;
6. anello parapolvere: tecnopolimero grigio scuro RAL 7015.

Esecuzioni standard

• SBL: supporto a piastra girevole, senza freno.

• FBL: supporto a piastra girevole e foro passante centrale, senza freno.
