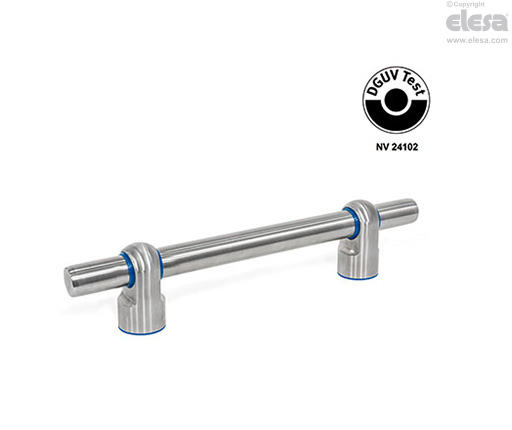

GN 3330 Maniglie tubolari

interasse regolabile, acciaio INOX, Hygienic Design




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Specifiche principali

Tubo

Acciaio INOX AISI 304     NI

Rettificato, finitura matt (Ra < 0.8 µm)     MT

Supporti

Acciaio INOX AISI 304

Finitura mat (Ra < 0.8 µm)

Anello di tenuta e raschiaolio

TPU     T

  • Blu
  • Resistente a temperature da -20 °C a +110 °C
  • Durezza 95±5 Shore A
  • conformi FDA

Cuneo di bloccaggio

Ottone

Vite senza testa

Acciaio INOX

Informazioni generali

Caratteristiche e applicazioni

Le maniglie tubolari GN 3330 sono conformi alle linee guida DGUV e sono destinate all'uso nelle aree igieniche. Le superfici di montaggio a tenuta garantiscono il fissaggio senza spazi morti. L'alta qualità delle finiture e l'assenza di superfici concave impediscono allo sporco di aderire e facilitano la pulizia.

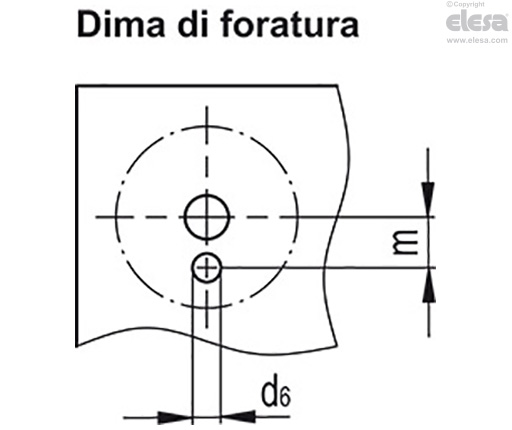

I supporti sono forniti non assemblati e si devono fissare al tubolare della maniglia con il cuneo di bloccaggio durante l'installazione. La posizione dei supporti si può regolare a piacere, ma non deve essere inferiore alla distanza minima a, in quanto nell’area del cuneo la dimensione dei tubolari potrebbe non essere sufficiente.

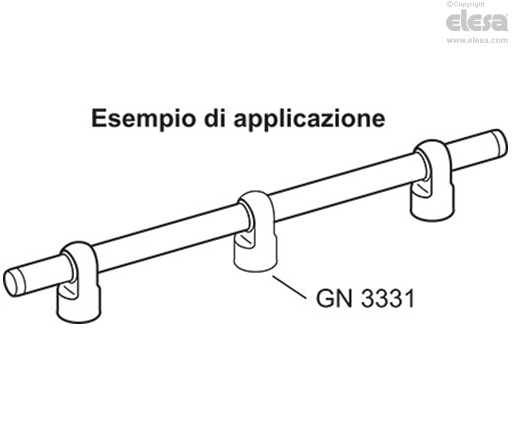

Per grandi lunghezze o carichi pesanti, è possibile aggiungere ai supporti, intermedi GN 3331.

GN 3330 - Maniglie tubolari
GN 3330 - Maniglie tubolari
