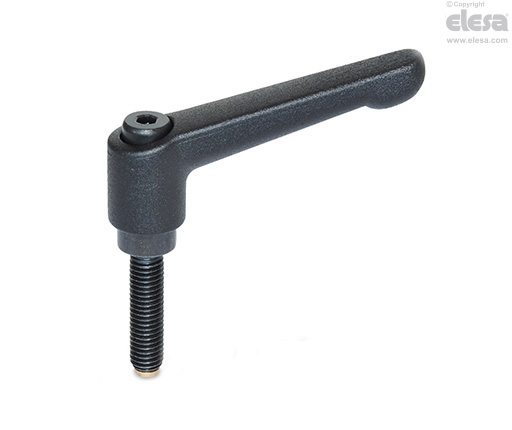

GN 306-MS

Maniglie a ripresa

Puntale di pressione in ottone

Caratteristiche e applicazioni

Particolarmente indicata quando l'angolo di manovra della leva è limitato per ragioni di ingombro.

Puntale di pressione in ottone (GN 306-MS) o in tecnopolimero a base acetalica (GN 306-KU) per evitare di danneggiare la superficie di contatto.

Puntale di pressione con estremità ovale (GN 306-DZ) per le applicazioni in cui è richiesto un punto di contatto.

Estremità sferica e spintore in tecnopolimero (GN 306-KD) utile con superfici irregolari o non parallele per effettuare il bloccaggio senza trasmettere la rotazione alla superficie da bloccare.

Esecuzioni speciali a richiesta

• Corpo leva in colori diversi.

• Elemento di serraggio in acciaio INOX.

• Corpo leva dritta come GN 302.

Istruzioni d'uso

Per la ripresa durante il serraggio sollevare la leva per disimpegnare la dentatura dell'elemento di serraggio e riportarla nella posizione di partenza. Rilasciando la leva, la molla di richiamo rimette automaticamente in presa la dentatura.

Quando non sia possibile una rotazione della leva di 360°, l'elemento di serraggio può essere facilmente avvitato (dopo aver disinserito la leva), operando sulla vite di testa con cava esalobata.

_{* Marchio registrato della TEXTRON INC.}
