GN 743.10 Spie di livello olio per alte temperature

Acciaio INOX AISI 316L




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Versioni

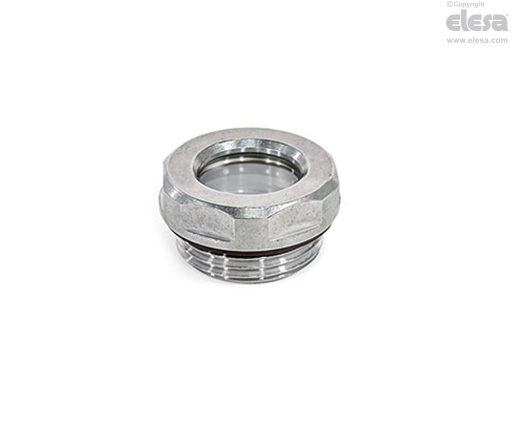

  • Versione B: senza riflettore.
  • Versione AK: con riflettore in tecnopolimero (polisulfone PSU).
  • Versione AN: con riflettore in acciaio INOX AISI 316L.

Corpo

Acciaio INOX AISI 316L

Visiera

Vetro di sicurezza (ESG)

Anello di fissaggio (versione B)

Acciaio INOX, antiruggine, 316Ti

Guarnizioni

Gomma FKM (Viton®)

Identificazione grazie alla finitura non nera della guarnizione

Resistente a temperature fino a 180 °C

Informazioni generali

Caratteristiche e applicazioni

Il robusto vetro antigraffio della spia di livello olio GN 743.10 è sigillato ai bordi da un O-ring. L'effetto di tenuta è indipendente dalla pressione assiale. Grazie ai materiali utilizzati, le spie di livello possono anche essere utilizzate in ambienti particolarmente aggressivi.

Il diametro esterno delle spie di livello olio con esagono incassato corrisponde ai fori di montaggio dei raccordi per tubi secondo DIN 3852.

La guarnizione esterna è inserita in una cavità radiale. Inoltre, questa scanalatura impedisce alla guarnizione di essere espulsa in occasione del serraggio della spia di livello.

Le spie di livello dell'olio GN 743.10 possono essere utilizzate sui serbatoi sotto pressione. Sono disponibili test relativi alla pressione massima.

Istruzioni di montaggio

Per il montaggio su pareti di spessore inferiore a 4 mm, utilizzare una ghiera di ritegno GN 7430 .

Accessorio

Accessorio

Ghiere di ritegno GN 7430 .

A richiesta

A richiesta

Guarnizioni in EPDM
