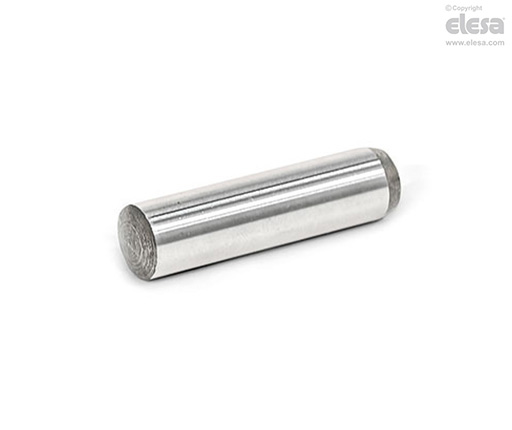

DIN 6325 Goupilles cylindriques

Acier



Sélectionner l'article

loading

Details techniques

Faire défiler horizontalement
Spécifications principales

Matière

Acier     ST

  • Trempé (HRC 60 ±2)
  • Dimension de montage d rectifiée, finition lisse

Classe de tolérance

  • M6: Tolérance fondamentale ISO m6 (selon DIN ISO 286-2)
Informations

Informations

Les goupilles DIN 6325 permettent d'assembler, de fixer et de positionner des pièces de machines.

Elles sont généralement utilisées en combinaison avec des trous traversants. L'embout de centrage facilite l'insertion de la pièce.

Les dimensions ne sont pas conformes à la norme ISO 8734 mais peuvent les remplacer en partie. Un ajustement de transition peut être réalisé en combinaison avec un trou de positionnement H7.
