GN 912.2 Vis retenues

Caractéristiques et applications

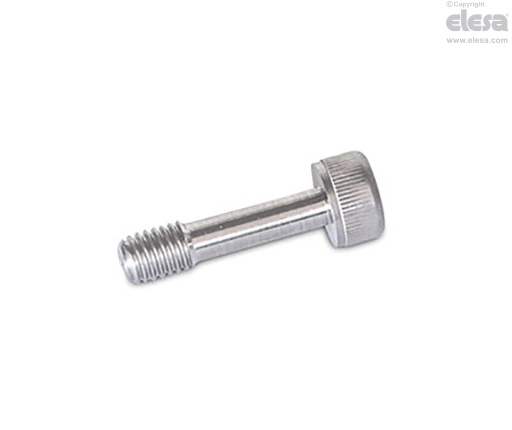

Les vis à tête cylindrique captives en inox GN 912.2 peuvent être utilisées pour empêcher la perte de la vis, en raison de la portion en retrait de d₃ du goujon. C'est ce qui détermine la "captivité de l'élément de fixation" selon la directive 2006/42/EG relative aux machines.

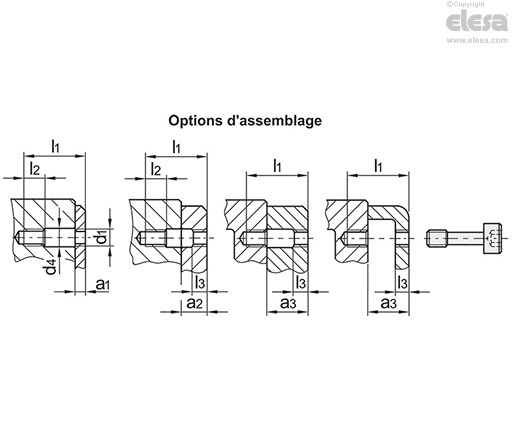

En l'utilisant, contrairement à un trou généralement taraudé et alésé, il est nécessaire de fournir des alésages taraudés avec un filetage d₁ sur chacun des deux éléments à assembler. Par ailleurs, un alésage lisse de diamètre d₄ doit être usiné sur l'un des côtés ou les deux. Plusieurs options d’assemblage sont disponibles comme indiqué ci-dessus en fonction de la conception et la longueur de serrage requise, a₁ à a₃ du composant fixé.
