CFP-CH

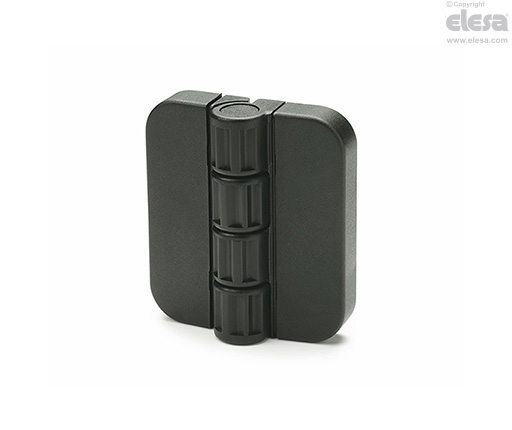

Portaittain asemoituva sarana

Läpireiät lieriökantaruuveille

Kääntökulma (likimääräinen arvo)

Maks. 195° (–15° ja +180°, jossa 0° on tila, kun toisiinsa liittyvät pinnat ovat samalla tasolla).

Älä ylitä kääntökulman rajaa, jotta saranan mekaaninen toiminta ei vaarannu.

Tätä saranaa voi käyttää yhdessä saranan kanssa tyyppiä CFQ. samalla muotoilulla, ilman lukitusasentoa.

Lukituslaite (ELESA-patentti) mahdollistaa neljä eri oven lukitusasentoa (0°, +80°, +120° ja +170°).

Sovellukseesi sopivan saranan tyypin ja oikean lukumäärän valitsemiseksi, ks. Suositukset.

Vastusmomentti

Kaikissa lukitusasennoissa taataan vastemomentti noin 1,1 Nm (momentti, joka tulee kohdistaa saranan lukituslaitteen vapauttamiseksi).

Sarana on testattu yli 10 000 avaus- ja sulkemissyklillä, ja sen vastemomentin arvo pysyi muuttumattomana.







Kestävyystestit
Aksiaalinen rasitus		Radiaalinen rasitus		80° JA 90° KULMARASITUS		120° KULMARASITUS		70° KULMARASITUS		Vastusmomentti
Suurin käyttökuorma Ea [N]	Kuorma murtumispisteessä Ra [N]	Suurin käyttökuorma Er [N]	Kuorma murtumispisteessä Rr [N]	Suurin käyttökuorma E80 ja E90 [N]	Kuorma murtumispisteessä R80 ja R90 [N]	Suurin käyttökuorma E120 [N]	Kuorma murtumispisteessä R120 [N]	Suurin käyttökuorma E170 [N]	Kuorma murtumispisteessä R170 [N]	[Nm]
300	1220	350	1970	345	620	285	855	400	1410	1.1
