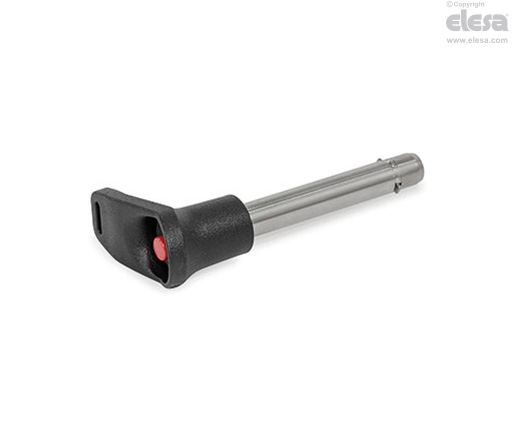

GN 114.12 Perni autobloccanti

Caratteristiche e applicazioni

I perni autobloccanti GN 114.12 con bloccaggio assiale trovano impiego per fissare, connettere e assicurare rapidamente vari componenti. In genere si utilizzano come bulloni di supporto quando occorre smontarli e rimontarli frequentemente.

I denti di fissaggio rettangolari in lamiera d'acciaio INOX mantengono il perno autobloccante in posizione assiale nel foro. Vengono retratti tramite pressione del pulsante e una volta rilasciati, la molla di compressione li riporta nella posizione di blocco. I denti di fissaggio non sono allineati con l'impugnatura a L.

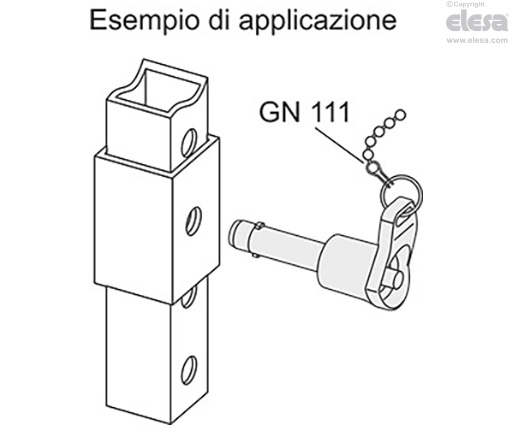

Accessori

Per ottimizzare l'impiego di questi perni autobloccanti sono disponibili:

• catenelle a sfere GN 111;

• cavetti di ritegno GN 111.2;

• cavetti di ritegno a spirale GN 111.4.

Istruzioni d'uso

Effettuando una pressione sul pulsante i due denti vengono liberati consentendo di inserire o disinserire il perno di bloccaggio.
