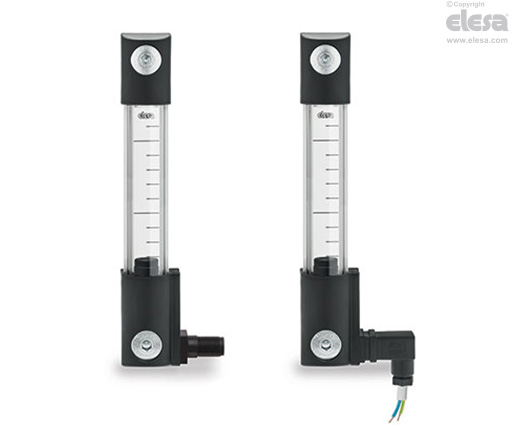

HCK-E-S Indicatori di livello elettrici

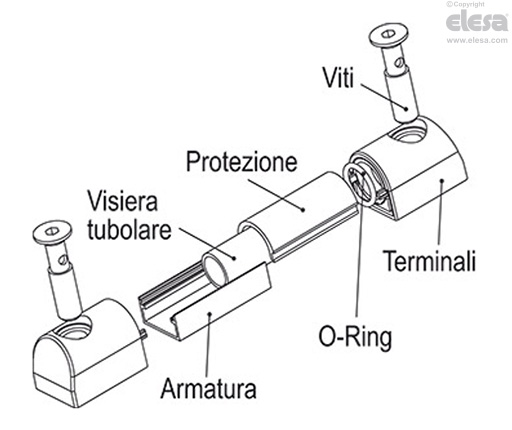

Caratteristiche e prestazioni

L'indicatore di livello HCK-E-S con l'uscita laterale del connettore consente di rendere minimo il livello d'intervento del sensore.

In caso di utilizzo di prolunga con connettore angolato, la direzione di uscita del cavo sarà come indicato in Fig.1

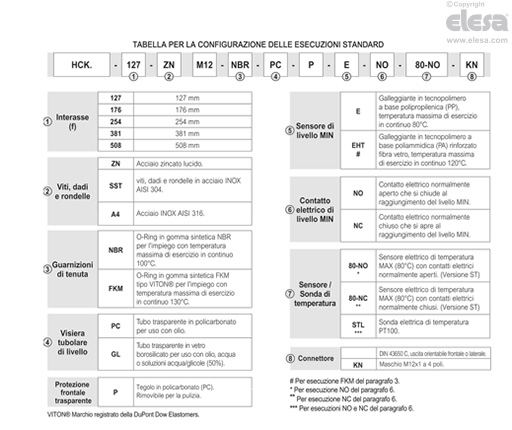

Dati tecnici

In prove di laboratorio effettuate per un tempo relativamente limitato con i seguenti liquidi ad una temperatura di 23°C: olio minerale tipo CB68 (secondo ISO 3498) per HCK, olio minerale tipo CB68 (secondo ISO 3498) acqua o soluzioni acqua/glicole (50%) per HCK-GL, si sono trovati valori di tenuta superiori a 35 bar.

Per l'uso con fluidi diversi da oli minerali ed in particolari condizioni di pressione e temperatura interpellare il servizio tecnico ELESA.

Si consiglia in ogni caso di verificare l'idoneità del prodotto nelle condizioni reali di funzionamento.

Funzionamento del sensore elettrico di livello MIN

• NO: il contatto elettrico si chiude al raggiungimento del livello minimo.

• NC: il contatto elettrico si apre al raggiungimento del livello minimo.









Funzionamento del sensore di temperatura MAX

• NO: il contatto elettrico si chiude al raggiungimento della temperatura prefissata di 80°C.

• NC: il contatto elettrico si apre al raggiungimento della temperatura prefissata di 80°C.





Funzionamento della sonda elettrica di temperatura (STL)

Il principio di funzionamento della sonda di temperatura si basa sulla variazione del valore di resistenza dell’elemento in platino. Il resistore ha una resistenza di 100 ohm alla temperatura di 0°C e una resistenza nominale di 138.4 ohm a 100°C.

La relazione tra temperatura (T) e resistenza (R) è lineare in prima approssimazione se riferita ad un intervallo limitato di temperatura. Assumendo ad esempio che nell’intervallo tra 0° e 100°C la relazione sia lineare, l'errore di approssimazione compiuto a 50°C è soltanto di 0.4°C.

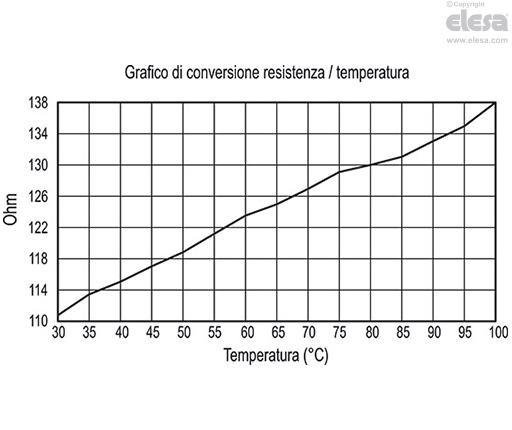

Se fosse richiesta una misura più accurata è necessario linearizzare la curva resistenza/temperatura secondo la relazione riportata nella norma ITS 90 - International Temperature Standard 90. Nel grafico è rappresentata la relazione resistenza/temperatura ottenuta da prove in laboratorio, misurando direttamente il valore della resistenza sui contatti. Si consiglia comunque di tarare il sistema per compensare sia eventuali dissipazioni di calore che la resistenza dei cavi.

La variazione di temperatura di 1°C comporta una variazione della resistenza della sonda di 0.384 ohm. Quindi anche un piccolo errore nella misura della resitenza (se per esempio non venisse considerata la resistenza dei cavi di connessione alla sonda) si traduce in un significativo errore nella misura della temperatura.

Per evitare inoltre errori del segnale in uscita della sonda dovuti a disturbi esterni è importante tenere i cavi della sonda lontano da cavi elettrici, motori, servomeccanismi elettrici ed altri dispositivi che potrebbero causare disturbi magnetici ed elettrici. Si consiglia di adottare cavi a schermatura totale.

Inoltre, se vengono utilizzati cavi di connessione lunghi accertarsi che il dispositivo di misura e ricezione del segnale sia predisposto per compensare la resistenza dei cavi stessi.







Esecuzioni speciali a richiesta

• Visiera di livello a colonna trasparente in polimetilmetacrilato (PMMA) per utilizzo max. 70°C.

• Galleggiante (a partire da HCK.127) colore rosso in tecnopolimero a base poliammidica.

• Galleggiante (a partire da HCK.176) colore nero in NBR con spirale in acciaio inox AISI 316 per applicazioni speciali, liquidi viscosi, alte temperature.

• Indicatori con visione del livello (quota e) fino a 1429 mm e fori di fissaggio con interasse (quota f) fino a 1500 mm.

• Guarnizioni di tenuta in materiale speciale secondo le specifiche del cliente.

• Vite speciale con rubinetto in ottone nichelato da montare sul terminale inferiore per eventuali operazioni di manutenzione che richiedano di escludere l'indicatore.

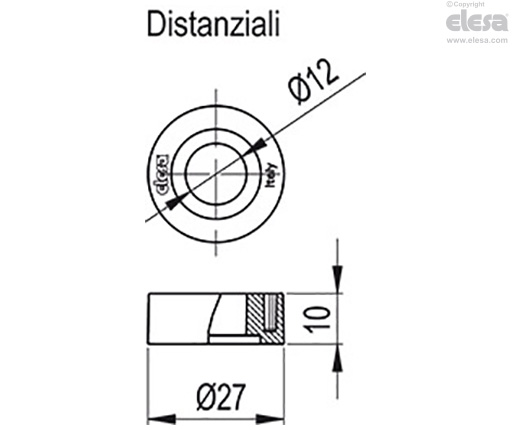

Accessori a richiesta

FC-M12x1: prolunghe con connettore assiale femmina M12 a 4 poli.

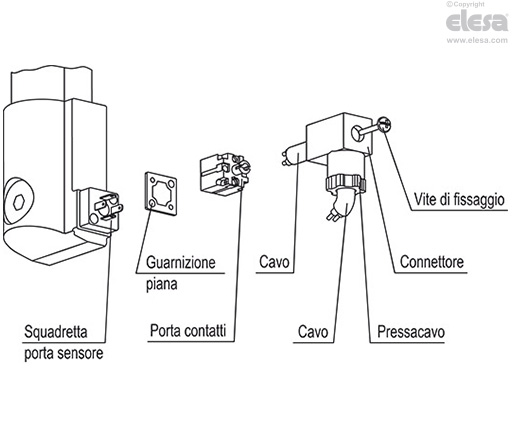

Istruzioni di montaggio del connettore femmina

• Staccare il connettore dall'indicatore svitando la vite di fissaggio posta sul connettore stesso, estrarre il portacontatti e allentare il pressacavo.

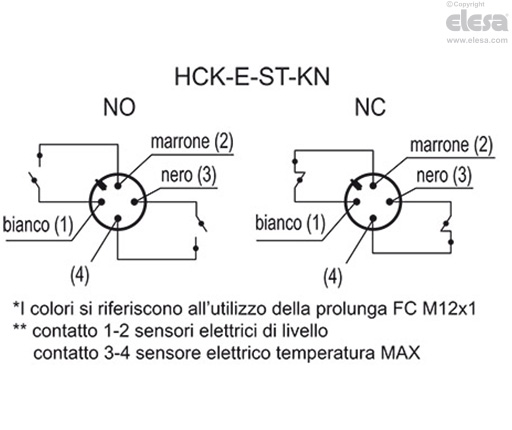

• a) HCK-E-ST: infilare il cavo nel connettore (connettore standard) e collegare i fili ai morsetti 1 e 2 per il funzionamento del sensore di livello MIN, ai morsetti 3 e massa (4) per il funzionamento del sensore di temperatura MAX.

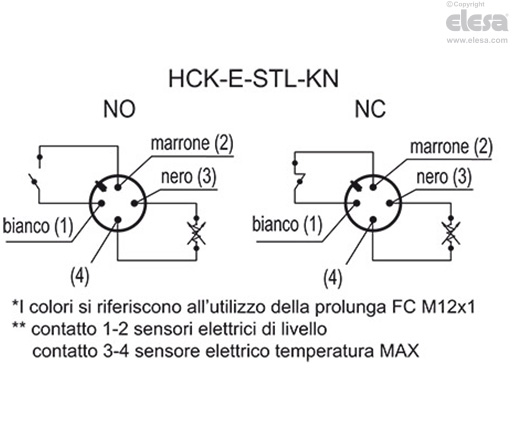

b) HCK-E-STL: infilare il cavo nel connettore (connettore standard) e collegare i fili ai morsetti 1 e 2 per il funzionamento del sensore di livello MIN, ai morsetti 3 e massa (4) per il funzionamento della sonda di temperatura

• Montare a pressione il portacontatti nel connettore nella posizione desiderata.

• Riavvitare il connettore all'indicatore e quindi serrare il pressacavo.
