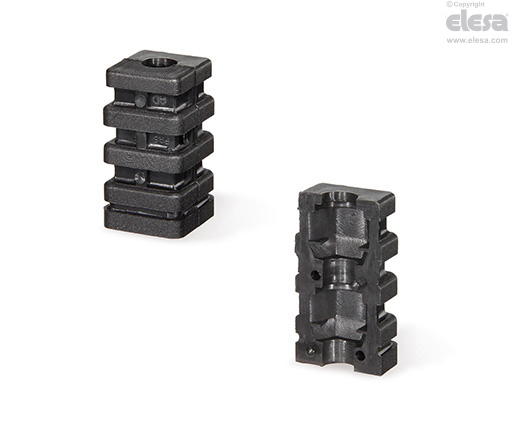

STE Connettori ad espansione per tubi quadri

Caratteristiche e applicazioni

Le due parti del connettore sono connesse fra di loro tramite delle spine che trovano alloggiamento in apposite contro-sedi. Due cavità predisposte nella parte interna del connettore accolgono una vite a testa esagonale o un dado esagonale. Grazie alla forma rastremata delle cavità, per effetto del serraggio della vite o del dado il connettore esercita una pressione sulle pareti interne del tubo, garantendo la resistenza a trazione della connessione. L'entità della resistenza a trazione dipende dalle tolleranze dimensionali del tubo, dalla rugosità delle superfici interne del tubo e dalla coppia di serraggio applicata. Il connettore è privo di collare e consente la giunzione di tubi quadri ad altri elementi.

Il montaggio può essere eseguito semplicemente posizionando il connettore all'interno del tubo, senza l'uso di viti o altri elementi di fissaggio.

Montaggio del tubo con connettore

Può essere realizzato in alternativa con:

• Vite a testa esagonale DIN 933 di dimensione indicata in tabella.

• Dado esagonale DIN 934 di dimensione indicata in tabella.

• Dado esagonale autobloccante DIN 985 di dimensione indicata in tabella.



Esecuzioni speciali a richiesta

Connettore assemblato completo di dado o vite.
