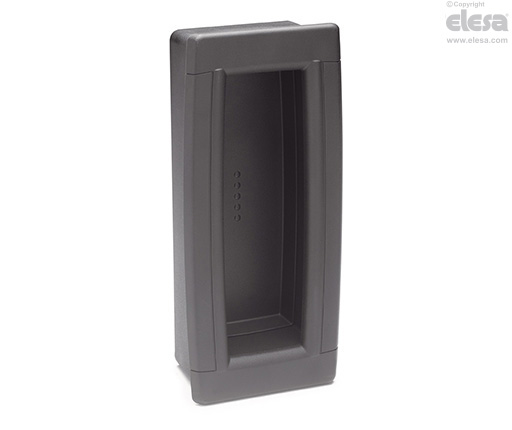

ERB. Maniglia bidirezionale da incasso
per montaggio con viti, tecnopolimero
Specifiche principali
Materiale
Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore grigio-nero, finitura mat.
Esecuzione standard
Montaggio a mezzo di 4 viti autofilettanti acciaio zincato, Ø 3.5x20, comprese nella fornitura. Coppia massima di serraggio delle viti autofilettanti 1.2 [Nm].
Informazioni generali
Caratteristiche e applicazioni
Le maniglie da incasso bidirezionali ERB. sono adatte per l'apertura e la chiusura di porte scorrevoli.
La forma ergonomica della cavità permette una presa salda e sicura. Linea compatta e arrotondata.
Dati tecnici
I valori di resistenza al sollevamento (F1) e allo sfilo (F2) riportati in tabella sono stati rilevati durante prove di laboratorio eseguite con le maniglie montate su pannelli in lamiera dello spessore di 1.5 mm, irrigiditi ai fini della prova.
Istruzioni d'uso
Istruzioni di montaggio

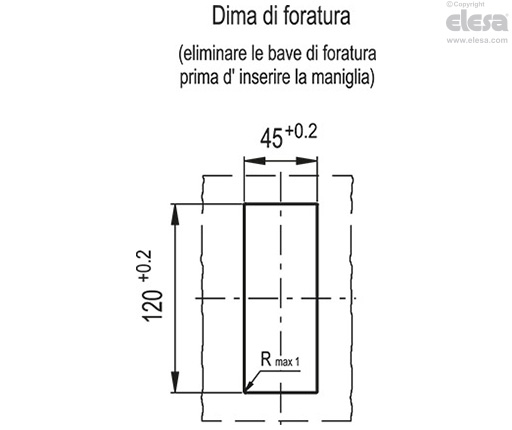

- Praticare nella lamiera la foratura secondo la dima indicata.
- Eliminare le bave di foratura prima di inserire la maniglia.

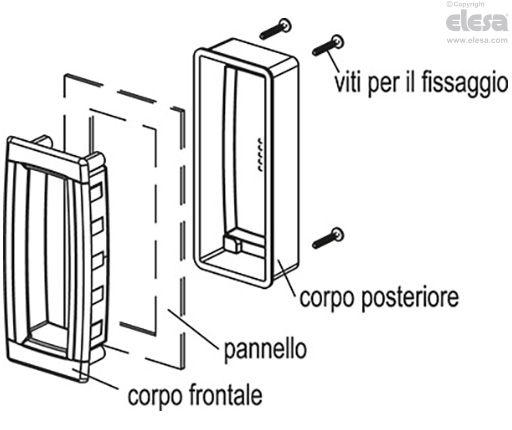

- Inserire il corpo frontale nella sede del pannello.
- Montare il corpo posteriore sul retro del pannello e premere fino al completo incastro con il corpo frontale.
- Fissare per mezzo delle viti autofilettanti.
