CMM-L
Charnières allongées horizontalement
Ganter Norm GN 237
Alliage de zinc moulé sous pression
Spécifications principales
Matière
Alliage de zinc moulé sous pression.
Goujon de rotation
Acier INOX AISI 303.
Exécutions standards
Trous passants avec siège pour vis à tête fraisée plate:
- CMM-L-A: corps de charnière de dimensions identiques.

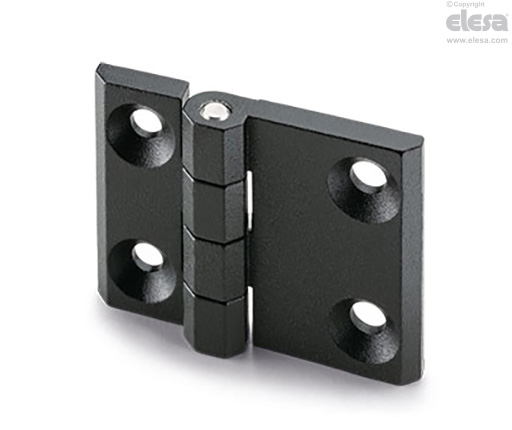

- CMM-L-B: corps de charnière de plusieurs dimensions.
Tiges filetées en acier INOX AISI 316:
- CMM-L-A-p: corps de charnière de dimensions identiques.
- CMM-L-B-p: corps de charnière de plusieurs dimensions.
Informations générales
Angle de rotation (valeur approximative)
Max 270° (-90° et +180° étant 0° la condition de co-planéité des surfaces interconnectées).
Evitez de dépasser l'angle limite de rotation pour ne pas compromettre les performances mécaniques de la charnière.
| Essais de résistance | Sollicitation Axiale | Sollicitation Radiale | Sollicitation avec angle de 90° |
 |  |  | |
| Description | Charge maximum d'exercice Ea [N] | Charge maximum d'exercice Er [N] | Charge maximum d'exercice E90 [N] |
| CMM-L-A.50-76-SH-6 | 1300 | 3000 | 1250 |
| CMM-L-A.60-120-SH-8 | 1300 | 4500 | 1500 |
| CMM-L-B.50-63-SH-6 | 1500 | 3000 | 1250 |
| CMM-L-B.60-90-SH-8 | 1500 | 4500 | 1500 |
| CMM-L-A.50-76-p-M6x12 | 1200 | 3000 | 2000 |
| CMM-L-A.60-120-p-M8x14 | 1500 | 4500 | 1500 |
| CMM-L-B.50-63-p-M6x12 | 1500 | 3000 | 2000 |
| CMM-L-B.60-90-p-M8x14 | 2000 | 4500 | 1500 |
Tous droits de propriété des modèles réservés. Ne pas reproduire les dessins et les photos sans en citer la source.
