Charnières pour cadres étroits et dégondables - Guide complet

Dans le domaine industriel, choisir les bons composants pour vos projets peut faire toute la différence, notamment lorsqu'il s'agit de fixer des portes ou des panneaux sur des montants de faible épaisseur. Aujourd'hui, nous explorons en détail les charnières pour cadres étroits et les charnières dégondables, leurs avantages, utilisations, et les spécifications techniques à connaître pour garantir une installation efficace et durable.

Qu’est-ce qu’une charnière pour cadres étroits ?

Les charnières pour cadres étroits, aussi appelées charnières pour portes de faible épaisseur, ont été conçues spécialement pour équiper des structures où l’espace d’installation est restreint, comme les armoires électriques, les coffrets industriels ou encore les panneaux d’accès.

Caractéristiques principales

Adaptées aux faibles épaisseurs : Elles sont idéales pour des cadres présentant une épaisseur réduite, généralement inférieur à 10 mm.

Matériaux variés : Disponibles en thermoplastique, aluminium anodisé ou acier inoxydable (AISI 303 ou 304), elles offrent des options adaptées aux exigences environnementales et mécaniques.

Angles d’ouverture : Selon le modèle, elles permettent une ouverture de 95° à 165°, pour une accessibilité optimale.

Avantages des charnières dégondables

Les charnières dégondables sont conçues pour vous faire gagner du temps en rendant les portes ou panneaux facilement amovibles. Elles sont idéales pour les installations nécessitant un accès rapide pour des tâches de maintenance ou de nettoyage.

Pourquoi choisir une charnière dégondable ?

Gain de temps : Le dégondage s’effectue sans outils, par simple soulèvement ou déverrouillage.

Durabilité : Fabriquées dans des matériaux robustes comme l'acier inoxydable ou le thermoplastique, elles résistent aux rigueurs des environnements industriels.

Compatibilité : Elles peuvent être utilisées avec des cadres étroits pour maximiser l’accessibilité.

Matériaux et finitions recommandés

Choisir le bon matériau est crucial pour garantir la robustesse et la longévité de l’installation. Voici un aperçu des options disponibles :

Thermoplastique

Avantages : Léger, résistant à la corrosion et idéal pour les environnements exposés.
Applications recommandées : Extérieurs, armoires électriques, panneaux d'accès.

Aluminium anodisé

Avantages : Offrant une finition esthétique et une excellente résistance mécanique, tout en restant léger.
Applications recommandées : Panneaux techniques et coffrets industriels nécessitant une haute durabilité.

Axe en acier inoxydable (AISI 303 ou 304)

Avantages : Assure une excellente résistance mécanique et à la corrosion, même en milieux humides.
Applications recommandées : Installations extérieures ou sujets à des conditions rigoureuses.

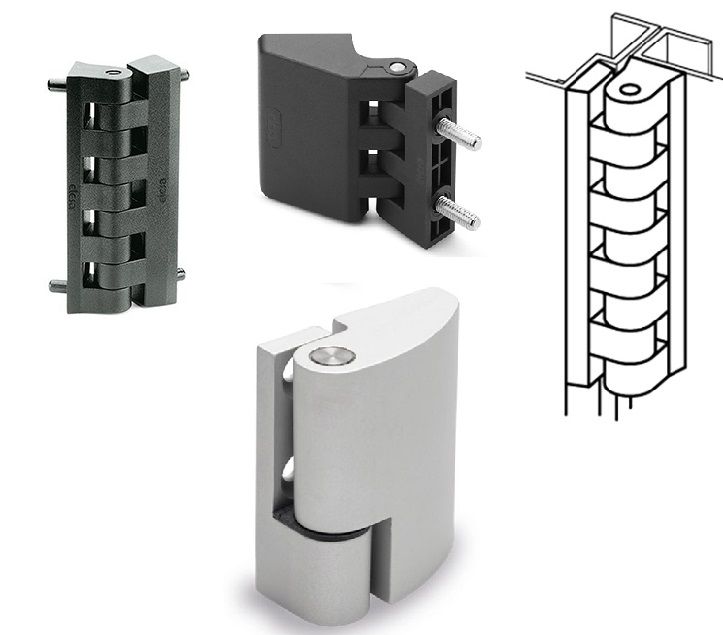

CMDX-AL-PS-Charnières_pour_cadres_étroits_et_portes_minces-Avec_corps_coplanaires,_ouverture_à_gauche_AN.jpg

Comment bien choisir ses charnières ?

Pour garantir une installation réussie, voici les principaux éléments à prendre en compte :

1. Épaisseur de la porte ou du cadre

Pour des portes fines (moins de 10 mm), privilégiez des modèles avec un boîtier de faible profondeur (<7,8 mm), comme les charnières CFD qui sont idéales pour ces applications spécifiques.

2. Angle d’ouverture

Vos besoins d’accès détermineront l’angle à choisir. Des ouvertures larges (165°) conviendront aux espaces nécessitant un accès intégral, tandis que des angles plus restreints (95°) suffiront dans des applications compactes.

3. Facilité de maintenance

Si vous prévoyez des opérations régulières de maintenance ou de nettoyage, optez pour une charnière dégondable, qui permet de retirer et remettre les panneaux en toute simplicité.

4. Type de fixation

Le montage rapide ou à visser est recommandé pour les cadres étroits. Assurez-vous que l'embase plate est adaptée à l'épaisseur du châssis et garantit une robustesse optimale.

Exemples de modèles Elesa pour vos besoins industriels

Charnière CFD

Composition : Un élément long et un élément court.

Application : Idéale pour des portes de faibles épaisseurs ou des cadres étroits.

Matériau : Thermoplastique avec axe en acier inoxydable.

Charnière CMDX-AL

Composition : Aluminium anodisé et pivot en acier inoxydable (AISI 304).

Application : Installation sur des corps coplanaires avec des structures ou corps surélevés.

Avantages : Capacité de réglage et durabilité exceptionnelle.

Charnière amovible CFMY-NL-M-D

Charnière équipée d'une serrure à clé hexagonale

Soulèvement ou extraction involontaire de la porte impossible

Applications industrielles des charnières

Les charnières pour cadres étroits et charnières dégondables s’intègrent parfaitement dans divers contextes industriels :

Armoires électriques : Permettent un accès rapide aux composants internes.

Coffrets industriels : Garantissent robustesse et résistance aux environnements difficiles.

Panneaux d’accès : Facilitent l’installation et la maintenance.

Mobiliers techniques : Offrent une combinaison idéale de fonctionnalité et d’esthétique.

Optimisez vos installations avec des charnières adaptées

En résumé, le choix des charnières pour cadres étroits et des charnières dégondables peut considérablement améliorer l’efficacité et la maintenance de vos installations industrielles.

Privilégiez des matériaux et modèles adaptés à votre projet, et prenez en compte des critères comme l’épaisseur des cadres, l’angle d’ouverture nécessaire et les contraintes environnementales. Avec une planification rigoureuse et les solutions robustes d'Elsa, vos installations répondront facilement aux exigences modernes.

Découvrez notre guide technique spécial charnières en thermoplastique ICI

Sans oublier notre équipe technique en Ile de France, qui pourra également fournir toutes les informations nécessaires.
