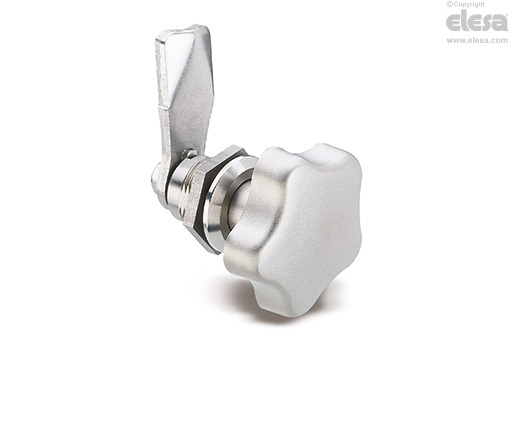

VCML Chiusure a levetta
con volantino, acciaio INOX
Specifiche principali
Volantino
Acciaio INOX AISI CF-8, finitura mat da sabbiatura.
Statore
Acciaio INOX AISI 303.
Guarnizione di tenuta
Silicone applicato direttamente al sottotesta dello statore.
Ghiera
M22x1.5 in acciaio INOX AISI 303.
Levetta di chiusura
Acciaio INOX AISI 304.
Rondella ondulata
Acciaio INOX.
Vite
M6x10 in acciaio INOX.
Guarnizione interna
Gomma sintetica NBR.
Angolo di rotazione
90°.
Protezione IP
Grado di protezione IP 65 come da tabella EN 60529
Informazioni generali
Caratteristiche e applicazioni
Campo di bloccaggio da 6 a 50 millimetri.
La presenza di una guarnizione di tenuta interna alla chiusura impedisce l'ingresso di acqua dal portello.
Accessori
Accessori a richiesta
Attrezzo perforatore GN 123 facilitare l'esecuzione della foratura in dima.
Istruzioni d’uso
Istruzioni di montaggio

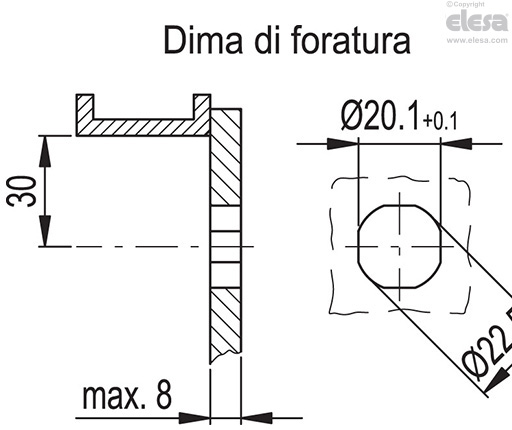

- Praticare nel portello un foro secondo la dima di foratura con asse a distanza di 30 mm dalla parete di battuta.
- Inserire frontalmente il corpo della chiusura nel foro realizzato sul portello e avvitare la ghiera filettata.
- Inserire la levetta bloccandola con la vite filettata.
