BPS Blocca porta a sfera

Tecnopolimero




Seleziona articolo

loading

Specifiche tecniche

Scorri orizzontalmente
Specifiche principali

Pinza

Tecnopolimero a base acetalica (POM).

Sfera

Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore nero, finitura mat.

Montaggio

Vite autofilettante Ø 4.8 mm UNI 7981 B o vite M5 a testa cilindrica con cava esagonale DIN 912.

Informazioni generali

Caratteristiche e applicazioni

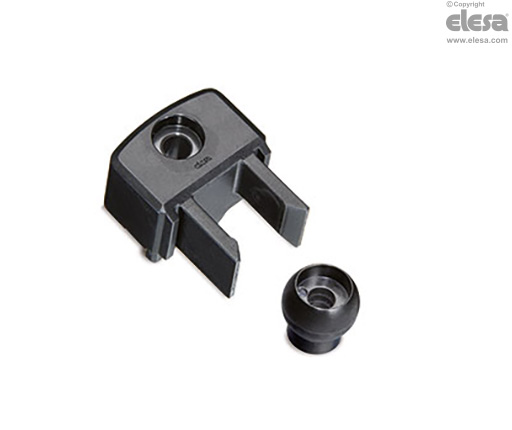

Il blocca porta a sfera BPS (brevetto ELESA) è costituito da una pinza da fissare al telaio e da una sfera da fissare al portello.

La pinza nella quale si inserisce la sfera fissata al portello in chiusura, grazie alla sua forma, costituisce anche un fermo meccanico al portello.

Le viti che fissano la pinza e la sfera rispettivamente al telaio e al portello sono identiche, in modo da semplificare il montaggio.

In appositi test la pinza ha mantenuto sempre prestazioni invariate per oltre 20000 cicli.

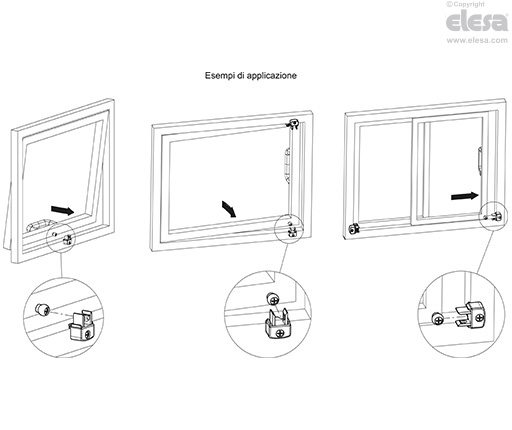

Il blocca porte a sfera è concepito per essere utilizzato sia con porte ad anta sia con porte a scorrimento.

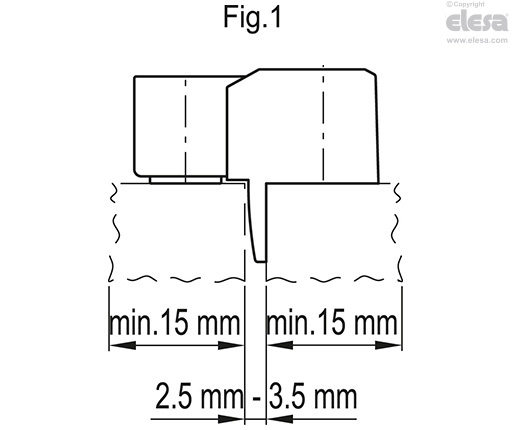

Lo spessore minimo di profilato utilizzabile è di 15 mm mentre la distanza tra il telaio e la porta deve essere compresa tra 2,5 mm e 3,5 mm (fig.1).

BPS - Blocca porta a sfera
BPS - Blocca porta a sfera
Accessori

Accessori a richiesta

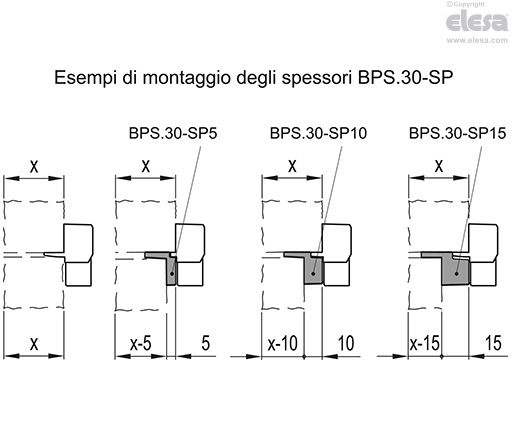

BPS-SP: kit di spessori 5-10-15 mm (da ordinare separatamente) in tecnopolimero a base acetalica (POM) colore nero per la compensazione di eventuali differenze di larghezza tra telaio e portello.

BPS - Blocca porta a sfera
Differenze spessore tra telaio e portelloSpessore da utilizzareDescrizione
0--
5 mm5 mmBPS.30-SP5
10 mm10 mmBPS.30-SP10
15 mm15 mmBPS.30-SP15
20 mm10 mm + 10 mmBPS.30-SP10 + BPS.30-SP10
25 mm10 mm + 15 mmBPS.30-SP10 + BPS.30-SP15
30 mm15 mm + 15 mmBPS.30-SP15 + BPS.30-SP15
BPS - Blocca porta a sfera
