GN 113.1 Broches à billes

Acier INOX




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Goujon

Acier INOX AISI 303.

Billes

Acier INOX AISI 420C.

Ressort

Acier INOX AISI 631.

Poignée avec trois lobes

Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur noire avec trou pour anneau d'accrochage..

Bouton

Technopolymère à base de polyamide (PA), couleur rouge.

Température d'exercice

De -30°C à +80°C.

Informations générales

Caractéristiques et applications

Les broches à billes GN 113.1 sont généralement employés pour les fixations rapides entre des composants ou des éléments en usinage, en particulier quand les éléments de fixation doivent être enlévés et remis en position fréquemment.

Une application typique est l'alignement et le blocage de la tôle au cours d'un processus de soudage.

GN 113.1 - Broches à billes
Accessoires

Accessoires sur demande

Pour optimiser l'emploi des goujons autobloquants GN 214.3 nous vous proposons:

  • chaînettes à billes GN 111;
  • câbles de retenue à spirale GN 111.4.

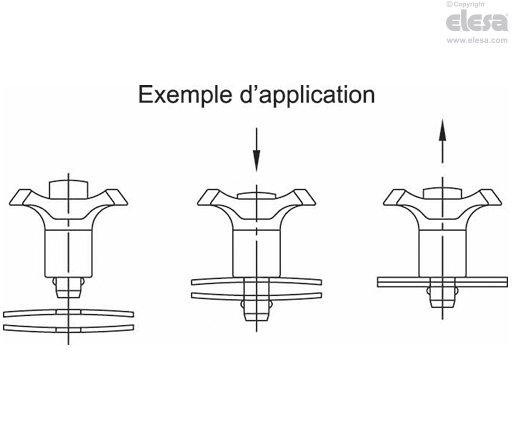

Instructions d'emploi

Instructions d'emploi

En appuyant sur le bouton les deux billes sont relâchées en exerçant une retenue radiale qui permet au goujon d'être inséré ou extrait.
