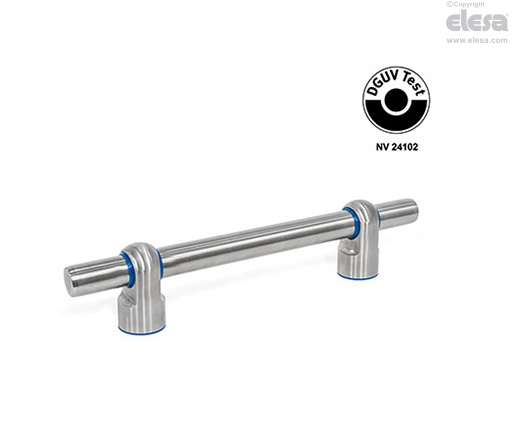

GN 3330 Poignées tubulaires

Entraxe réglable, acier INOX, Hygienic Design




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Spécifications principales

Tube

Acier INOX AISI 304     NI

Rectifié, finition mate (Ra < 0,8 µm)     MT

Supports

Acier INOX AISI 304

Finition mate (Ra < 0,8 µm)

Anneau d'étanchéité et racleur

TPU     T

  • Bleue
  • Résistant aux températures de -20 °C à +110 °C
  • Dureté de 95±5 Shore A
  • Conforme aux normes de la FDA

Élément de blocage

Laiton

Vis de pression

Acier INOX

Informations générales

Caractéristiques et applications

Les poignées tubulaires GN 3330 sont conformes aux principes de test de la DGUV et sont destinées à être utilisées dans des environnements hygiéniques. La surface de montage étanche permet une fixation sans espace mort. La finition de haute qualité et la géométrie non concave empêchent la saleté d'adhérer et facilitent le nettoyage.

Les supports de poignée ne sont pas serrés afin d'être fixés au tube de la poignée à l'aide de la cale de serrage intégrée lors de l'installation. La position des supports de poignée peut être réglée au besoin, mais ne doit pas être inférieure à la distance minimale a pour éviter le sous-dimensionnement des tubes aux extrémités.

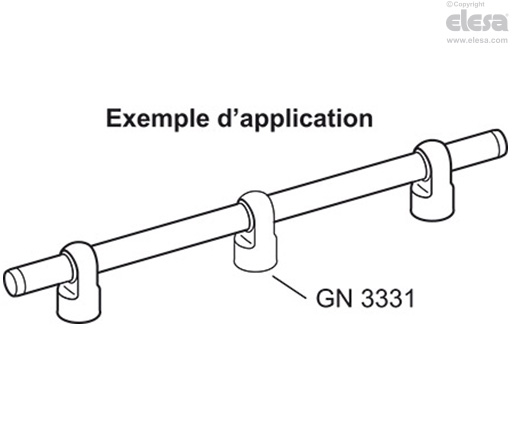

Pour les grandes longueurs ou charges, il est possible d'ajouter des supports de poignée supplémentaires. Ils sont disponibles sous le numéro de pièce standard GN 3331.

GN 3330 - Poignées tubulaires
GN 3330 - Poignées tubulaires
Accessoires

Accessoires
